Prise Rhinocéros PHLTD 200A - Alimentation professionnelle haute puissance pour l'éclairage de scène et l'audio, avec prise de boîtier d'armoire américaine.
PHLTD 200A high-power professional stage lighting and audio power supply with American style electrical cabinet box rhino male and female plugs
,

Fiche rhinocéros PHLTD 200A, alimentation professionnelle haute puissance pour éclairage de scène et audio, avec prise d’armoire américaine.

Prise et fiche Rhinocéros 200A – Alimentation professionnelle haute puissance pour l’éclairage de scène et l’audio, avec prise de boîtier d’armoire américaine.

Categories: ,

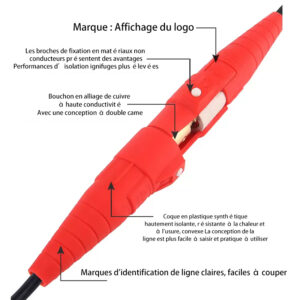

Schéma de connexion du connecteur de câble à courant élevé à noyau unique de la prise Rhinocéros PHLTD 200A pour l'éclairage de scène professionnelle et le son.Diagramme d'analyse du produit du connecteur de câble à courant élevé à noyau unique de la prise Rhinocéros PHLTD 200A pour l'éclairage et le son professionnels.Diagramme de câblage du connecteur de câble à courant élevé à noyau unique de la prise Rhinocéros PHLTD 200A pour l'éclairage de scène professionnel.

Tableau des paramètres de la prise femelle PHLTD.
  • La prise femelle est composée d’un boîtier en plastique isolé, d’un support de noyau interne et d’un connecteur femelle en cuivre. Le connecteur femelle est composé de broches et peut fonctionner avec une prise mâle.

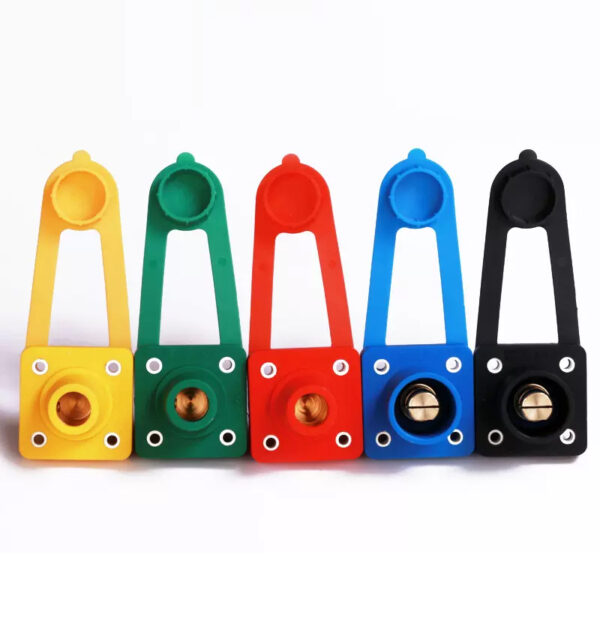

  • Le boîtier est disponible en cinq couleurs pour différentes phases d’alimentation dans diverses régions.
  • La prise peut être équipée d’une bande de caoutchouc ou d’un couvercle étanche selon les besoins du client.
  • L’emballage standard comprend des écrous, des rondelles et des rondelles à ressort.

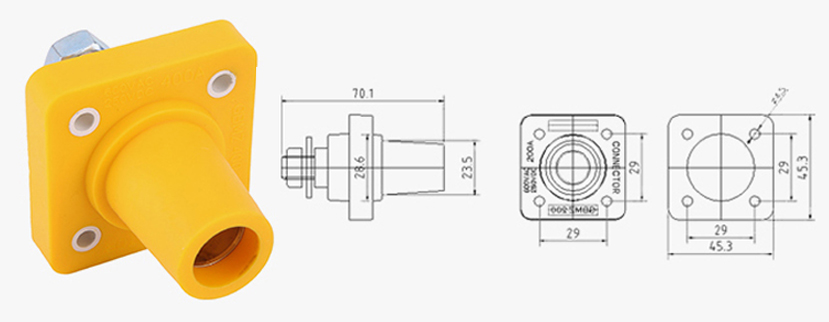

Prise femelle à courant élevé PHLTD 200A - Connecteur de câble à cœur unique pour l'éclairage de scène et le son, illustration de taille (2).
Modèle Type Couleur Zone de section nominale du câble applicable Mode de câblage
GB-200MZ-Y Prise femelle Jaune 16-35mm² Fixation par vis
GB-200MZ-G Prise femelle Vert 16-35mm² Fixation par vis
GB-200MZ-R Prise femelle Rouge 16-35mm² Fixation par vis
GB-200MZ-B Prise femelle Bleu 16-35mm² Fixation par vis
GB-200MZ-BK Prise femelle Noir 16-35mm² Fixation par vis
PHLTD Tableau des paramètres des sockets communs
1. La prise mâle se compose d’un boîtier en plastique isolé, d’un support de noyau interne et d’une prise mâle en cuivre composée d’aiguilles, qui peut fonctionner avec la prise femelle.
2. Le boîtier est disponible en cinq couleurs pour différentes phases d’alimentation dans différentes régions
3. La prise peut être équipée d’une bande de caoutchouc ou d’un couvercle étanche selon les besoins du client
4. L’emballage standard est livré avec des écrous, des rondelles et des rondelles à ressort

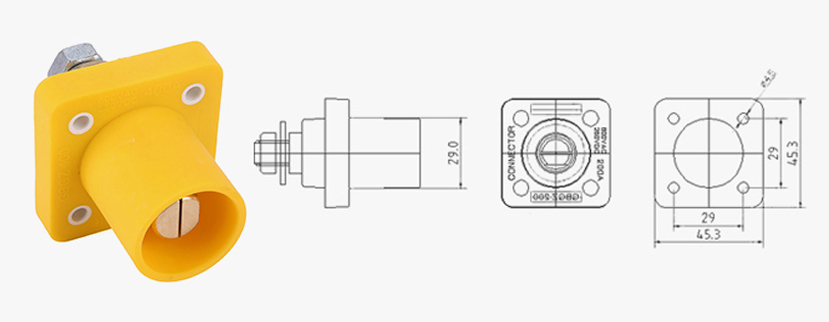

Prise mâle à courant élevé PHLTD 200A - Connecteur de câble à cœur unique pour l'éclairage de scène et le son, illustration de taille.
Modèle Type Couleur Zone de section nominale du câble applicable Mode de câblage
GB-200GZ-Y Prises publiques Jaune 16-35mm² Fixation par vis
GB-200GZ-G Prises publiques Vert 16-35mm² Fixation par vis
GB-200GZ-R Prises publiques Rouge 16-35mm² Fixation par vis
GB-200GZ-B Prises publiques Bleu 16-35mm² Fixation par vis
GB-200GZ-BK Prises publiques Noir 16-35mm² Fixation par vis
PHLTD  Tableau des paramètres de la fiche femelle

1. La fiche femelle se compose d’une coque en plastique isolante, d’un support de noyau interne et d’une fiche femelle en cuivre. Elle est fabriquée avec des broches et peut être utilisée avec une fiche mâle.
2. La coque est disponible en cinq couleurs pour les phases d’alimentation dans différentes régions. Le boîtier de la fiche est également équipé d’une poignée en plastique antidérapante pour une utilisation facile.
3. La queue utilise des marquages de câble prédécoupés pour la sélection de câbles de différentes spécifications.
4. L’emballage standard comprend des vis à sertir, des tôles d’acier et des broches fixes ignifuges.

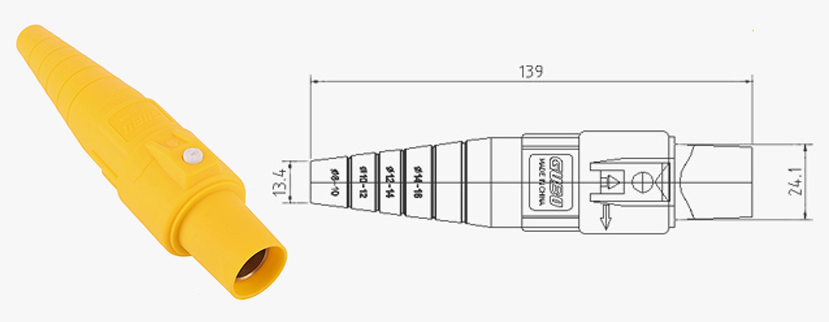

Prise femelle à courant élevé PHLTD 200A - Connecteur de câble à cœur unique pour l'éclairage de scène et le son, illustration de taille.
Modèle Type Couleur Zone de section nominale du câble applicable Mode de câblage
GB-200MT-Y Female plug yellow 16-35mm² Fixation par vis
GB-200MT-G Female plug green 16-35mm² Fixation par vis
GB-200MT-R Female plug red 16-35mm² Fixation par vis
GB-200MT-B Female plug blue 16-35mm² Fixation par vis
GB-200MT-BK Female plug black 16-35mm²  Fixation par vis
PHLTD – Tableau des paramètres mâles
1. La prise mâle se compose d’un boîtier en plastique isolé, d’un support de noyau interne et d’une prise mâle en cuivre, composée de broches, qui peut fonctionner avec une prise femelle.
2.Le boîtier est disponible en cinq couleurs pour différentes phases d’alimentation dans diverses régions. De plus, le boîtier de la fiche est équipé d’une poignée en plastique antidérapante pour une utilisation facile.
3. La queue est identifiée par des câbles prédécoupés, permettant de sélectionner différentes spécifications de câble.
4.L’emballage standard comprend des vis de pression, des plaques d’acier et des goupilles fixes ignifuges.

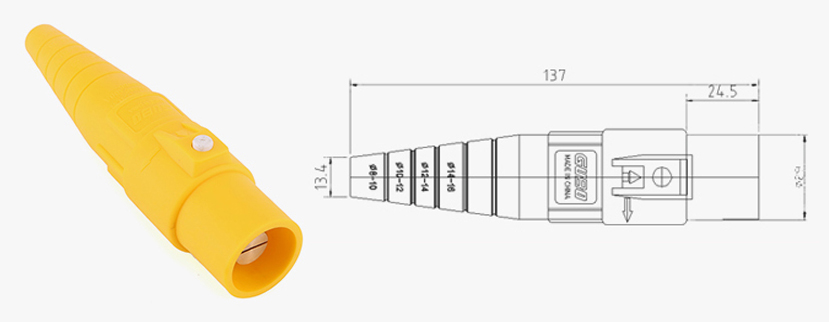

Prise mâle à courant élevé PHLTD 200A - Connecteur de câble à cœur unique pour l'éclairage de scène et le son, illustration de taille (2).
Modèle Type Couleur Zone de section nominale du câble applicable Mode de câblage
GB-200GT-Y Prise mâle Jaune 16-35mm² Fixation par vis
GB-200GT-G Prise mâle Vert 16-35mm² Fixation par vis
GB-200GT-R Prise mâle Rouge 16-35mm² Fixation par vis
GB-200GT-B Prise mâle Bleu 16-35mm² Fixation par vis
GB-200GT-BK Prise mâle Noir 16-35mm² Fixation par vis

Spécifications techniques

  • Courant nominal : 200 ampères, adapté aux systèmes d’éclairage et audio haute puissance.
  • Plage de tension : largement compatible, adaptée à diverses normes de tension dans différents pays.
  • Matériau de contact : alliage de cuivre de haute qualité, réduisant la résistance et la perte d’énergie.

Caractéristiques de performance

  • Connexion rapide : conception de verrouillage sécurisée pour une connexion rapide et sûre.
  • Durabilité : boîtier solide, résistant aux chocs et à l’usure.
  • Haute sécurité : mécanismes de protection multiples pour éviter les accidents.

Champ d’application

  • Lieux de divertissement : idéal pour l’éclairage de scène et les systèmes de sonorisation lors de concerts, festivals et autres événements.
  • Arènes sportives : fournit de l’énergie pour l’éclairage, l’audio et les équipements vidéo dans les stades.
  • Productions cinématographiques et télévisuelles : répond aux exigences de puissance élevée des scènes de tournage.
  • Applications industrielles : convient aux machines de haute puissance dans les usines.
