Boîte étanche électrique

Boîte de commande étanche extérieure

Série de boîtes de commutateur PC/HT

La boîte de commutation étanche extérieure offre un contrôle électrique sûr et résistant aux intempéries. Grâce à sa protection IP66, elle protège les composants internes contre la pluie, la poussière et les chocs, assurant un fonctionnement fiable.

La boîte de commutateur étanche extérieure assure un contrôle d’alimentation sûr et fiable dans les environnements extérieurs et industriels.

Installations extérieures exposées à la pluie, à la poussière ou aux chocs
Commandes d’énergie pour jardins, chantiers et événements temporaires
Équipements industriels nécessitant un interrupteur étanche

Boîte de commutateur extérieure imperméable、PHLTD boîte de commutateur extérieure murale、Boîte de commutateur extérieure résistante aux intempéries、Boîte de commande d'alimentation murale lourde

Tableau des paramètres du produit PHLTD PC Switch Box
nom du produit	qualité du matériau	performance	Champ d’application	couleur	ouvrir	intégré
Circuit PHPC4-36	Polycarbonate PC retardant de flamme	Classement étanche IP66	Peut être installé à l’intérieur et à l’extérieur	Cendres industrielles	Porte d’ouverture latérale	Rail de guidage/bloc de borne en cuivre pur

Modèle: PHPC-4

Quantité d’interrupteurs vides qui peuvent être installés
1P	2P	3P	4P
4	2	1	1
Quantité de fuite qui peut être installée
1P+N	2P	3P+N
1	1	0

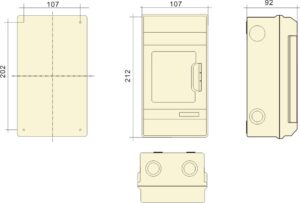

Taille: 200x110x130mm

Modèle: PHPC-6

Quantité d’interrupteurs vides qui peuvent être installés
1P	2P	3P	4P
6	3	2	1
Quantité de fuite qui peut être installée
1P+N	2P	3P+N
2	1	1

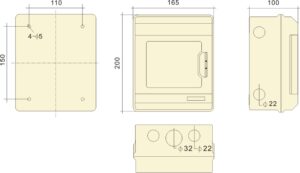

Taille: 200x110x165mm

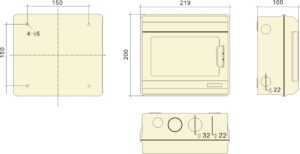

Modèle: PHPC-9

Quantité d’interrupteurs vides qui peuvent être installés
1P	2P	3P	4P
9	4	3	2
Quantité de fuite qui peut être installée
1P+N	2P	3P+N
3	2	1
Taille: 200x110x219mm

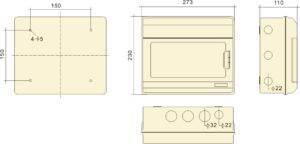

Modèle: PHPC-12

Quantité d’interrupteurs vides qui peuvent être installés
1P	2P	3P	4P
12	6	4	3
Quantité de fuite qui peut être installée
1P+N	2P	3P+N
4	3	2
Taille: 200x110x273mm

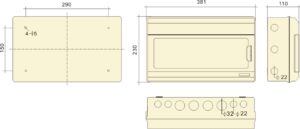

Modèle: PHPC-18

Quantité d’interrupteurs vides qui peuvent être installés
1P	2P	3P	4P
18	9	6	4
Quantité de fuite qui peut être installée
1P+N	2P	3P+N
7	5	3
Taille: 200x110x381mm

Model: PHPC-24

Quantité d’interrupteurs vides qui peuvent être installés
1P	2P	3P	4P
24	12	8	6
Quantité de fuite qui peut être installée
1P+N	2P	3P+N
8	6	4

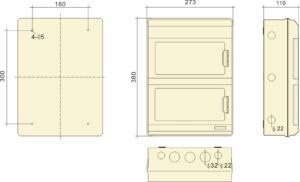

Taille: 380x110x273mm

Modèle: PHPC-36

Quantité d’interrupteurs vides qui peuvent être installés
1P	2P	3P	4P
36	18	12	8
Quantité de fuite qui peut être installée
1P+N	2P	3P+N
14	10	6

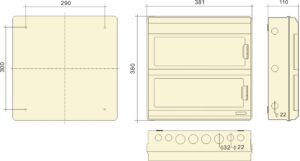

Taille: 380x110x381mm

Parameter Overview:

Material: Made of advanced PC (polycarbonate) material, known for its excellent impact resistance, weather resistance, and waterproof properties.
Protection Grade: IP66, ensuring the interior remains dry in harsh conditions such as heavy rain, water spray, and other challenging environments.
Installation Method: Surface-mounted design with built-in rail wiring terminals, making it easy to directly fix the box on walls or brackets. This design is also convenient for daily maintenance and repairs.
Safe and Reliable: Dual protection from an air switch and leakage protector ensures circuit safety, reducing the risk of fires and electric shocks.

Advantages and Highlights:

Flexible Configuration: Customizable electrical box configurations to meet different project requirements, accommodating various application scenarios.
Long Lifespan: High-quality materials and precise craftsmanship ensure a long service life for the electrical box, reducing the frequency of replacements.

Scope of Application:

Industrial Parks, Factory Workshops, and other industrial environments.
Temporary Electricity Demand Scenarios, such as construction sites and temporary facilities.
Municipal Facilities, like streetlight control and traffic signals.
Outdoor Billboards, LED Displays, and other commercial display equipment.
Landscape Facilities, such as garden irrigation systems and water fountains.

Aperçu du paramètre:

Matériel: Fabriqué en matériau PC avancé (polycarbonate), connu pour son excellente résistance aux chocs, sa résistance aux intempéries et ses propriétés imperméables.
Classe de protection: IP66, assurant que l’intérieur reste sec dans des conditions difficiles telles que de fortes pluies, de pulvérisation d’eau et d’autres environnements difficiles.
Méthode d’installation: Conception montée en surface avec bornes de câblage rail intégrées, ce qui facilite la fixation directe de la boîte sur les murs ou les supports. Cette conception est également pratique pour l’entretien quotidien et les réparations.
Sécurité et fiabilité : la double protection d’un interrupteur d’air et d’un protecteur contre les fuites assure la sécurité du circuit, réduisant le risque d’incendies et de chocs électriques.

Avantages et points forts :

Configuration flexible: configurations de boîtes électriques personnalisables pour répondre aux différentes exigences du projet, en tenant compte de différents scénarios d’application.
Longue durée de vie: Les matériaux de haute qualité et l’artisanat précis assurent une longue durée de vie de la boîte électrique, réduisant la fréquence des remplacements.

Champ d’application :

Parcs industriels, ateliers d’usine et autres environnements industriels.
Scénarios de demande d’électricité temporaires, tels que les chantiers de construction et les installations temporaires.
Les installations municipales, comme le contrôle des feux de rue et les signaux de circulation.
Plaques publicitaires extérieures, écrans LED et autres équipements d’affichage commercial.
Installations paysages, telles que systèmes d’irrigation de jardins et fontaines d’eau.

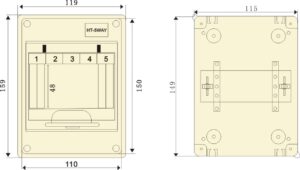

HT 5WAYS

Dimensions extérieures (mm)
L	W	H
115	150	90
poids brut	poids net	Emballage
13	11.9	40
Taille du carton (mm): 49x33x48

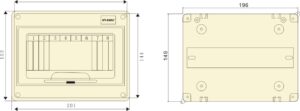

HT 8WAYS

Dimensions extérieures (mm)
L	W	H
197	150	90
poids brut	poids net	Emballage
14.2	13.2	30
Taille du carton (mm): 48x33x48.5

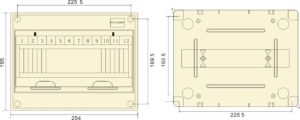

HT 12WAYS

Dimensions extérieures (mm)
L	W	H
250	193	105
poids brut	poids net	Emballage
16.3	15.3	20
Taille du carton (mm): 52.5×40.5×57

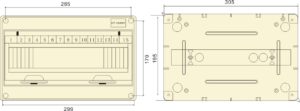

HT 15WAYS

Dimensions extérieures (mm)
L	W	H
305	195	105
poids brut	poids net	Emballage
18.5	17.5	20
Taille du carton (mm): 63×40.5×57

HT 18WAYS

Dimensions extérieures (mm)
L	W	H
360	198	105
poids brut	poids net	Emballage
20.4	19.4	20
Taille du carton (mm): 74×40.5×57

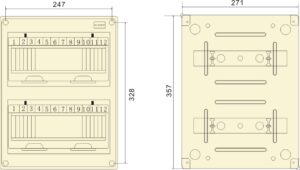

HT 24WAYS

Dimensions extérieures (mm)
L	W	H
270	350	105
poids brut	poids net	Emballage
14.5	13.6	10
Taille du carton (mm): 56.5×36.5×56.5

Matériau de la coque: ABS
Panneau de porte transparent: PC
Caractéristiques du matériau: Excellente résistance aux chocs, résistance à la chaleur, résistance aux basses températures, résistance chimique, bonnes performances électriques, bonne brillance de surface, etc.
Certification: CE, ROHS
Niveau de protection: IP65
Utilisation: Convient à l’intérieur et à l’extérieur, y compris l’électricité, la communication, l’équipement de lutte contre les incendies, la fonte d’acier, les produits pétrochimiques, l’électronique, l’électricité, les chemins de fer, les chantiers de construction, les sites miniers, les aéroports, les hôtels, les navires, les grandes usines, les usines côtières, les docks de déchargement, les installations de traitement des eaux usées et des eaux usées, les installations de pollution environnementale, etc

Méthode d’installation :

Installation interne: La boîte contient des rails de guidage pour l’installation de disjoncteurs de type rail, ainsi que des barres de fils neutres et de masse pour le câblage.
Installation extérieure: Peut être fixée directement au mur à travers les trous d’installation au fond de la boîte (fixée au mur avec des vis ou des clous à travers les quatre coins de la boîte).
Trous d’entrée et de sortie: La boîte est équipée de trous réservés pour les fils de filetage.
